Multi-Hole Nylon Cable Gland (4 HOLES)
Multi-Hole Nylon Cable Gland (4 HOLES) | |
|
● | Material: UL approved Nylon 66, 94V-2 |
● | Color: Black, available in other colors. |
● | Multi-Hole Design organizes more than one cables within a gland. |
|

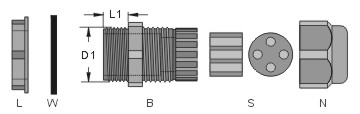

Metric Thread
|
Part No. | Thread | Mounting Hole | L1 | Cable Range | Packing |
AG-12-4A | M12x1.25 | 12.0~12.3 | 7.9 | 1.3~2.3 | 50 pcs / Bag |
AG-12L-4A | M12x1.5 | 12.0~12.3 | 7.9 | 1.3~2.3 |
AG-16-4A | M16x1.5 | 16.0~16.3 | 15.5 | 1.3~2.3 |
AG-16-4B | M16x1.5 | 16.0~16.3 | 15.5 | 1.4~2.4 |
AG-16-4C | M16x1.5 | 16.0~16.3 | 15.5 | 2.4~3.4 |
AG-16S-4A | M16x1.5 | 16.0~16.3 | 10.0 | 1.3~2.3 |
AG-16S-4B | M16x1.5 | 16.0~16.3 | 10.0 | 1.4~2.4 |
AG-16S-4C | M16x1.5 | 16.0~16.3 | 10.0 | 2.4~3.4 |
AG-20-4A | M20x1.5 | 20.0~20.3 | 15.0 | 1.4~2.4 |
AG-20-4B | M20x1.5 | 20.0~20.3 | 15.0 | 1.6~2.5 |
AG-20-4C | M20x1.5 | 20.0~20.3 | 15.0 | 2.4~3.4 |
AG-20-4D | M20x1.5 | 20.0~20.3 | 15.0 | 2.5~3.6 |
AG-20-4E | M20x1.5 | 20.0~20.3 | 15.0 | 3.0~4.2 |
AG-20-4F | M20x1.5 | 20.0~20.3 | 15.0 | 3.4~4.8 |
AG-20S-4A | M20x1.5 | 20.0~20.3 | 10.0 | 1.4~2.4 |
AG-20S-4B | M20x1.5 | 20.0~20.3 | 10.0 | 1.6~2.5 |
AG-20S-4C | M20x1.5 | 20.0~20.3 | 10.0 | 2.4~3.4 |
AG-20S-4D | M20x1.5 | 20.0~20.3 | 10.0 | 2.5~3.6 |
AG-20S-4E | M20x1.5 | 20.0~20.3 | 10.0 | 3.0~4.2 |
AG-20S-4F | M20x1.5 | 20.0~20.3 | 10.0 | 3.4~4.8 |
AG-25-4A | M25x1.5 | 25.0~25.4 | 15.2 | 1.6~2.5 |
AG-25-4B | M25x1.5 | 25.0~25.4 | 15.2 | 2.0~3.1 |
AG-25-4C | M25x1.5 | 25.0~25.4 | 15.2 | 2.5~3.6 |
AG-25-4D | M25x1.5 | 25.0~25.4 | 15.2 | 3.0~4.1 |
AG-25-4E | M25x1.5 | 25.0~25.4 | 15.2 | 3.4~4.8 |
AG-25-4F | M25x1.5 | 25.0~25.4 | 15.2 | 3.8~5.2 |
AG-25-4G | M25x1.5 | 25.0~25.4 | 15.2 | 5.6~7.3 |
AG-25S-4A | M25x1.5 | 25.0~25.4 | 10.0 | 1.6~2.5 |
AG-25S-4B | M25x1.5 | 25.0~25.4 | 10.0 | 2.0~3.1 |
AG-25S-4C | M25x1.5 | 25.0~25.4 | 10.0 | 2.5~3.6 |
AG-25S-4D | M25x1.5 | 25.0~25.4 | 10.0 | 3.0~4.1 |
AG-25S-4E | M25x1.5 | 25.0~25.4 | 10.0 | 3.4~4.8 |
AG-25S-4F | M25x1.5 | 25.0~25.4 | 10.0 | 3.8~5.2 |
AG-25S-4G | M25x1.5 | 25.0~25.4 | 10.0 | 5.6~7.3 |
AG-32-4A | M32x1.5 | 32.0~32.4 | 14.7 | 2.0~3.1 | 25 pcs / Bag |
AG-32-4B | M32x1.5 | 32.0~32.4 | 14.7 | 3.0~4.1 |
AG-32-4C | M32x1.5 | 32.0~32.4 | 14.7 | 3.8~5.2 |
AG-32-4D | M32x1.5 | 32.0~32.4 | 14.7 | 5.6~7.3 |
AG-32-4E | M32x1.5 | 32.0~32.4 | 14.7 | 7.0~9.0 |
AG-40-4A | M40x1.5 | 40.0~40.4 | 18.4 | 10.0~12.0 | 10 pcs / Bag |
PG thread ※Without Washer
|
Part No. | Thread | Mounting Hole | L1 | Cable Range | Packing |
EG-7-4A | PG7 | 12.5~12.8 | 7.9 | 1.3~2.3 | 50 pcs / Bag |
EG-7LS-4A | PG7 | 12.5~12.8 | 7.9 | 1.3~2.3 |
EG-9-4A | PG9 | 15.2~15.5 | 7.9 | 1.3~2.3 |
EG-9L-4A | PG9 | 15.2~15.5 | 14.7 | 1.3~2.3 |
EG-11-4A | PG11 | 18.6~18.9 | 7.9 | 1.3~2.3 |
EG-11-4B | PG11 | 18.6~18.9 | 7.9 | 1.4~2.4 |
EG-11-4C | PG11 | 18.6~18.9 | 7.9 | 2.4~3.4 |
EG-11L-4A | PG11 | 18.6~18.9 | 14.9 | 1.3~2.3 |
EG-11L-4B | PG11 | 18.6~18.9 | 14.9 | 1.4~2.4 |
EG-11L-4C | PG11 | 18.6~18.9 | 14.9 | 2.4~3.4 |
EG-13-4A | PG13.5 | 20.4~20.7 | 8.9 | 3.2~4.2 |
EG-13L-4A | PG13.5 | 20.4~20.7 | 15.8 | 3.2~4.2 |
EG-16-4A | PG16 | 22.5~22.8 | 9.8 | 1.4~2.4 |
EG-16-4B | PG16 | 22.5~22.8 | 9.8 | 1.6~2.5 |
EG-16-4C | PG16 | 22.5~22.8 | 9.8 | 2.4~3.4 |
EG-16-4D | PG16 | 22.5~22.8 | 9.8 | 2.5~3.6 |
EG-16-4E | PG16 | 22.5~22.8 | 9.8 | 3.0~4.2 |
EG-16-4F | PG16 | 22.5~22.8 | 9.8 | 3.4~4.8 |
EG-21-4A | PG21 | 28.3~28.7 | 10.8 | 1.6~2.5 |
EG-21-4B | PG21 | 28.3~28.7 | 10.8 | 2.0~3.1 |
EG-21-4C | PG21 | 28.3~28.7 | 10.8 | 2.5~3.6 |
EG-21-4D | PG21 | 28.3~28.7 | 10.8 | 3.0~4.1 |
EG-21-4E | PG21 | 28.3~28.7 | 10.8 | 3.4~4.8 |
EG-21-4F | PG21 | 28.3~28.7 | 10.8 | 3.8~5.2 |
EG-21-4G | PG21 | 28.3~28.7 | 10.8 | 5.6~7.3 |
EG-29-4A | PG29 | 37.0~37.4 | 10.8 | 2.0~3.1 | 25 pcs / Bag |
EG-29-4B | PG29 | 37.0~37.4 | 10.8 | 3.0~4.1 |
EG-29-4C | PG29 | 37.0~37.4 | 10.8 | 3.8~5.2 |
EG-29-4D | PG29 | 37.0~37.4 | 10.8 | 5.6~7.3 |
EG-29-4E | PG29 | 37.0~37.4 | 10.8 | 7.0~9.0 |
EG-36-4A | PG36 | 47.0~47.4 | 14.5 | 10.0~12.0 | 10 pcs / Bag |
PF Thread
|
Part No. | Thread | Mounting Hole | L1 | Cable Range | Packing |
AGJ-14-4A | PF 1/4 | 14.0~14.3 | 1.3 | 1.3~2.3 | 50 pcs / Bag |
AGJ-17-4A | PF 3/8 | 17.0~17.3 | 1.3 | 1.3~2.3 |
AGJ-17-4B | PF 3/8 | 17.0~17.3 | 1.4 | 1.4~2.4 |
AGJ-17-4C | PF 3/8 | 17.0~17.3 | 2.4 | 2.4~3.4 |
AGJ-21-4A | PF 1/2 | 21.0~21.3 | 1.4 | 1.4~2.4 |
AGJ-21-4B | PF 1/2 | 21.0~21.3 | 1.6 | 1.6~2.5 |
AGJ-21-4C | PF 1/2 | 21.0~21.3 | 2.4 | 2.4~3.4 |
AGJ-21-4D | PF 1/2 | 21.0~21.3 | 2.5 | 2.5~3.6 |
AGJ-21-4E | PF 1/2 | 21.0~21.3 | 3.0 | 3.0~4.2 |
AGJ-21-4F | PF 1/2 | 21.0~21.3 | 3.4 | 3.4~4.8 |
AGJ-27-4A | PF 3/4 | 27.0~27.3 | 1.6 | 1.6~2.5 |
AGJ-27-4B | PF 3/4 | 27.0~27.3 | 2.0 | 2.0~3.1 |
AGJ-27-4C | PF 3/4 | 27.0~27.3 | 2.5 | 2.5~3.6 |
AGJ-27-4D | PF 3/4 | 27.0~27.3 | 3.0 | 3.0~4.1 |
AGJ-27-4E | PF 3/4 | 27.0~27.3 | 3.4 | 3.4~4.8 |
AGJ-27-4F | PF 3/4 | 27.0~27.3 | 3.8 | 2.8~5.2 |
AGJ-27-4G | PF 3/4 | 27.0~27.3 | 5.6 | 5.6~7.3 |
AGJ-34-4A | PF 1 | 34.0~34.4 | 2.0 | 2.0~3.1 | 25 pcs / Bag |
AGJ-34-4B | PF 1 | 34.0~34.4 | 3.0 | 3.0~4.1 |
AGJ-34-4C | PF 1 | 34.0~34.4 | 3.8 | 3.8~5.2 |
AGJ-34-4D | PF 1 | 34.0~34.4 | 5.6 | 5.6~7.3 |
AGJ-34-4E | PF 1 | 34.0~34.4 | 7.0 | 7.0~9.0 |

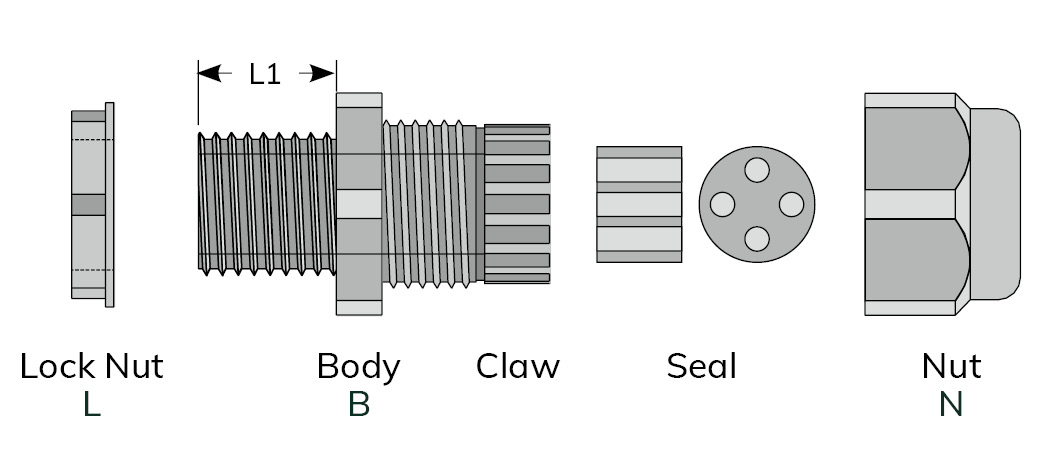

NPT thread ※Without Washer and Nut
|
Part No. | Thread | Mounting Hole | L1 | Cable Range | Packing |
NPT-14-4A | 1/4-18 NPT | 13.2~13.5 | 7.8 | 1.3~2.3 | 50 pcs / Bag |
NPT-38-4A | 1/4-18 NPT | 16.7~17.0 | 14.6 | 1.3~2.3 |
NPT-38-4B | 3/8-18 NPT | 16.7~17.0 | 14.6 | 1.4~2.4 |
NPT-38-4C | 3/8-18 NPT | 16.7~17.0 | 14.6 | 2.4~3.4 |
NPT-12-4A | 3/8-18 NPT | 21.2~21.5 | 12.9 | 1.4~2.4 |
NPT-12-4B | 1/2-14 NPT | 21.2~21.5 | 12.9 | 1.6~2.5 |
NPT-12-4C | 1/2-14 NPT | 21.2~21.5 | 12.9 | 2.4~3.4 |
NPT-12-4D | 1/2-14 NPT | 21.2~21.5 | 12.9 | 2.5~3.6 |
NPT-12-4E | 1/2-14 NPT | 21.2~21.5 | 12.9 | 3.0~4.2 |
NPT-12-4F | 1/2-14 NPT | 21.2~21.5 | 12.9 | 3.4~4.8 |
NPT-34-4A | 1/2-14 NPT | 26.3~26.6 | 14.5 | 1.6~2.5 |
NPT-34-4B | 3/4-14 NPT | 26.3~26.6 | 14.5 | 2.0~3.1 |
NPT-34-4C | 3/4-14 NPT | 26.3~26.6 | 14.5 | 2.5~3.6 |
NPT-34-4D | 3/4-14 NPT | 26.3~26.6 | 14.5 | 3.0~4.1 |
NPT-34-4E | 3/4-14 NPT | 26.3~26.6 | 14.5 | 3.4~4.8 |
NPT-34-4F | 3/4-14 NPT | 26.3~26.6 | 14.5 | 3.8~5.2 |
NPT-34-4G | 3/4-14 NPT | 26.3~26.6 | 14.5 | 5.6~7.3 |
NPT-1-4A | 3/4-14 NPT | 33.2~33.6 | 14.9 | 2.0~3.1 | 25 pcs / Bag |
NPT-1-4B | 1-11.5 NPT | 33.2~33.6 | 14.9 | 3.0~4.1 |
NPT-1-4C | 1-11.5 NPT | 33.2~33.6 | 14.9 | 3.8~5.2 |
NPT-1-4D | 1-11.5 NPT | 33.2~33.6 | 14.9 | 5.6~7.3 |
NPT-1-4E | 1-11.5 NPT | 33.2~33.6 | 14.9 | 7.0~9.0 |
NPT-114-4A | 1 1/4-11.5 NPT | 41.9~42.3 | 18.2 | 10.0~12.0 | 10 pcs / Bag |
